방위산업
방호의자
설계/분석기술
Design & Evaluation
· 개발 대상차량의 공간배치 형상에 수렴한 Design Solution 제공
· 지뢰방호 의자 조립체 및 구성품 Level에 대한 국방규격 및 해외 규격에 준한 품질보증
맞춤설계(맞춤제작, 주문제작, 주문생산, 주문자 생산방식)

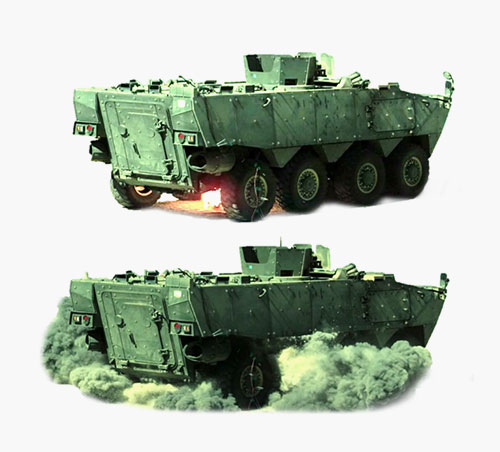

· 대인지뢰 및 IEDs(Improvised Explosive Devices)의 폭발위협으로 부터 승무원보호
· 차체에 가해지는 폭발 충격에 대한 구조적 분산설계
· 감쇠 (GAS 스프링) 장치 적용, 전/후/상/하 높낮이 조절 기능
· 비상탈출기능 (조종수 의자), 발받침대 적용 (보병 의자)
· 헤드레스트 가변 설계 (승무원 헬멧 용도와 사이즈에 따른 형상 변경 적용 가능)
· T형 지지대, U형 지지대, 발받침대 및 팔걸이 적용
· 차량의 기능과 특성 등 요구조건에 따른 맞춤 설계 적용 (형상 및 장착 위치 변경, 부가장치 추가 등)
· 안전벨트 선택 적용 (4점식 or 5점식)

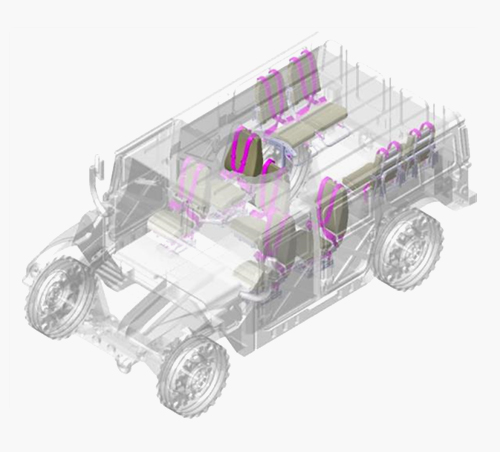

· 개발 대상 차량의 공간 배치 및 차량 형상에 수렴한 맞춤설계 제공
· 폭발의 감쇠를 위한 요구사항 우선 검토
· 𝒗 조건에 대한 폭발 정도 고려, 요구 사항에 따라 설계 선택
· 시험 한 범위에서 재료 선택 : 폭발 감쇠 재료 및 폭발 원리와 구조적 작용을 적용한 자료 재검토
· 탄성 및 소성 변화에 의한 충격 에너지 흡수를 극대화하는 에너지 흡수 재료 선택
· 고객의 요구 사항에 따라 모델 구축

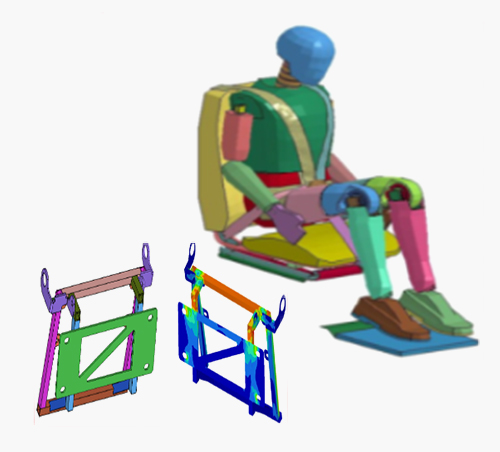

· 폭발 예측 및 분석을 위한 LS-DYNA 소프트웨어를 사용하여 검토

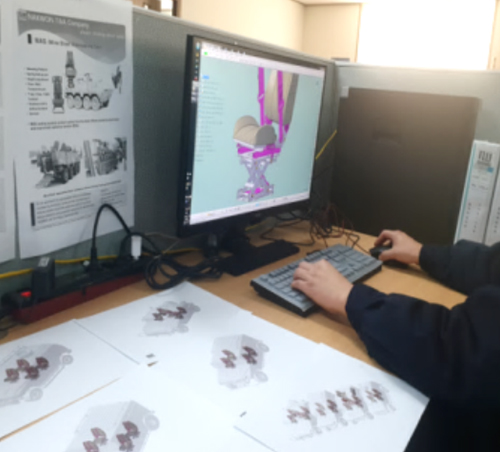

· 실제 메커니즘과 모델의 시뮬레이션 표현을 위한 CAD 모델 설계, Meshing, 재료 물성치 확인
· 국내/해외 공인인증기관에서의 입증 시험 수행 및 국방/해외 규격에 준한 품질 보증
품질보증
Quality Assurance

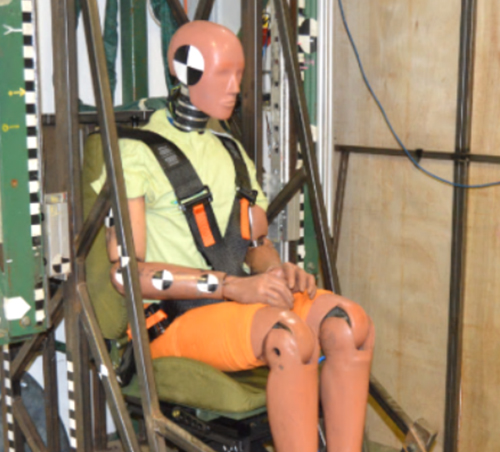

Drop Tower 시험
STANAG 4569 Ed. 2, AEP 55 Vol. Ⅱ

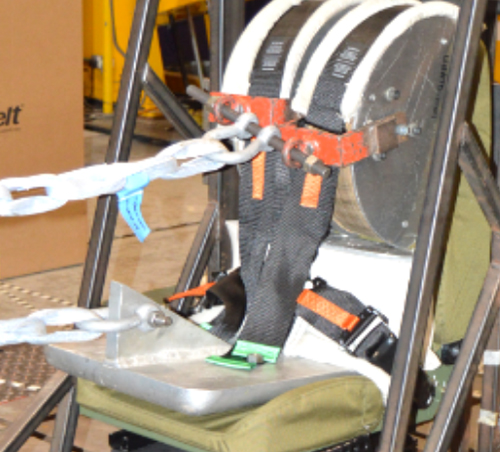

안전벨트 부착강도 시험
EU Standard ECE No. 14 M3

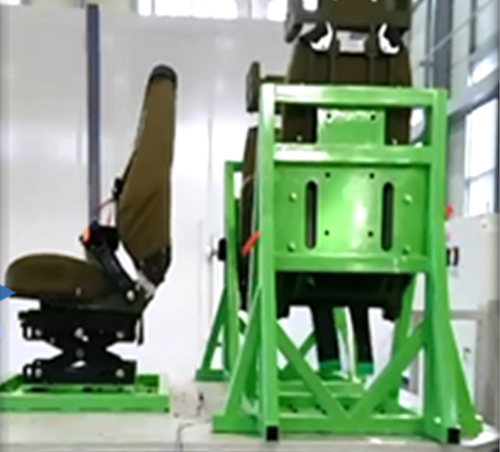

진동/난연 시험
MIL- STD- 810G, 514.6
